ФортФТ FFT 200

FFT 200 - универсальный интегрированный двухканальный ресивер-декодер с поддержкой до 4K

ФортФТ FFT 200 - это высокопроизводительный и экономичный двухканальный 4K UHD приемник-декодер/шлюз с поддержкой декодирования одного сервиса MPEG-2/H.264/H.265/HEVC/AVS+/AVS2 UHD/HD/SD видео и всех основных форматов аудио.

 Имея полный набор основных входных и выходных интерфейсов, включая ВЧ входы (DVB-S2X/S2/S/T2/T/C), IP и ASI входы/выходы, он может обеспечить прием сигнала из любой сети, дескремблирование программ, мультиплексирование, декодирование и понижение разрешения (downscaling). Благодаря широкому выбору функциональных возможностей, ФортФТ FFT 200 идеально подходит для таких применений как: прием и распределение контента, декодирование 4K, ремультиплексирование и подача цифрового сигнала на головные станции различной архитектуры.

 Отличительной функциональной возможностью приемника ФортФТ FFT 200 является гибкая архитектура на базе современных компонентов, позволяющая одновременно обрабатывать до двух независимых транспортных потоков с любого входа двумя процессорами обработки данных с возможностью организации резервирования входных потоков по каждому процессору - прием, дескремблирование, деинкапсуляция T2MI, ремультиплексирование, стриминг, декодирование.

 Приемник ФортФТ FFT 200 отличается простотой настройки и использования, имеет встроенный веб интерфейс, поддерживающий все основные интернет-браузеры, обладает возможностью полнофункционального управления с использованием клавиш передней панели.

Возможности ФортФТ FFT 200

Прием:

  • Поддержка входов
    • 2х ASI
    • 4х TSoverIP
  • Поддержка Internet протоколов по входу HLS, SRT, ZiXi *, RTMP * (опция)
  • Демодулятор с поддержкой DVB-S2X/S2/S или T2/T/C, DTMB, 8VSB и ISDB-T с 2мя входами
  • Поддержка многопотокового приема DVB-S2 (опция)
  • Два переключателя резерва входов (опция)
  • Поддержка внешней синхронизации GenLockОбработка

Выходы:

  • Выходы видео - HDMI2.0, 3G-SDI
  • Выход SDI с 2 вложенными аудиосервисами
  • 2 пары симметричных аналоговых аудиовыходов и 2 пары небалансных цифровых выходов AES/EBU через разъем DB15
  • 2 пары несимметричных аналоговых аудиовыходов через разъем BNC
  • Передача по IP сетям через два порта GbE
    • Multicast и Unicast
    • основной и резервный выходы
    • стриминг до 8 IP потоков UDP/RTP
  • Два независимых выходных ASI интерфейса

Обработка:

  • Два процессора обработки транспортных потоков
  • Два DVB-CI слота с поддержкой многоканального дескремблирования
    • поддержка ГоСТ-Крипт
    • совместимость со всеми основными CAM-модулями
    • встроенное дескремблирования BISS-1 и BISS-E (опция)
  • Поддержка деинкапсуляции 2х потоков T2-MI (опция)
    • выделение до 4х PLP из каждого потока T2-MI и передача транспортных потоков на любой выход - ASI и IP
  • Обработка и наложение субтитров (опция)
  • Обработка и регенерация PSI/SI/PSIP
  • Поддержка мультиплексирования TS и сервисов (опция)
  • Поддержка режима сквозной передачи транспортных потоков и EIT (TS & EIT pass-through)
  • Декодирование видео: UHD(опция)/HD/SD MPEG-2/H.264/HEVC(опция)/AVS+/AVS2
  • Декодирование двух независимых радиосервисов

Управление:

  • Управление через IP порт (Ethernet 10/100Base-TX, RJ45)
  • Полный контроль через веб-интерфейс
  • Передняя панель с клавиатурой и ЖК дисплеем
  • Управление и контроль через SNMP

Описание

Конструктивно приемник выполнен в виде 19” устройства высотой 1U. Крепеж оборудования в стойку осуществляется со стороны передней панели.

На передней панели приёмника расположены:

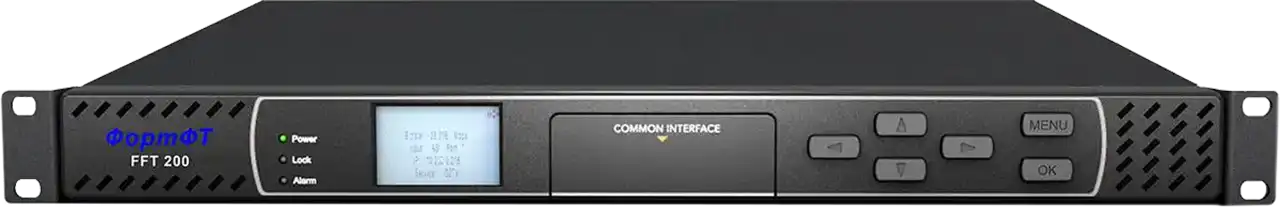

Передняя панель приемника-декодера (ресивера) ФортФТ FFT 200

  • клавиши управления,
  • дисплей;
  • индикаторы состояния приемника;
  • слоты для установки САМ модулей (закрыты откидывающейся крышкой).

На задней панели приемника расположены:

Задняя панель ФортФТ FFT 200 - Приемник-декодер SD/HD/UHD двухканальный

  • два входных ВЧ разъема (F);
  • два Ethernet порта данных;
  • Ethernet порт управления;
  • два входных ASI интерфейса (BNC);
  • два выходных ASI интерфейса (BNC);
  • два SDI выхода декодера (BNC);
  • HDMI выход декодера;
  • разъем входа GenLock (BNC);
  • разъемы небалансных аналоговых аудиовыходов (BNC);
  • разъем балансных аналоговых и небалансных цифровых аудиовыходов (DB-15);

Упрощенная структурная схема приемника-декодера представлена на рисунке

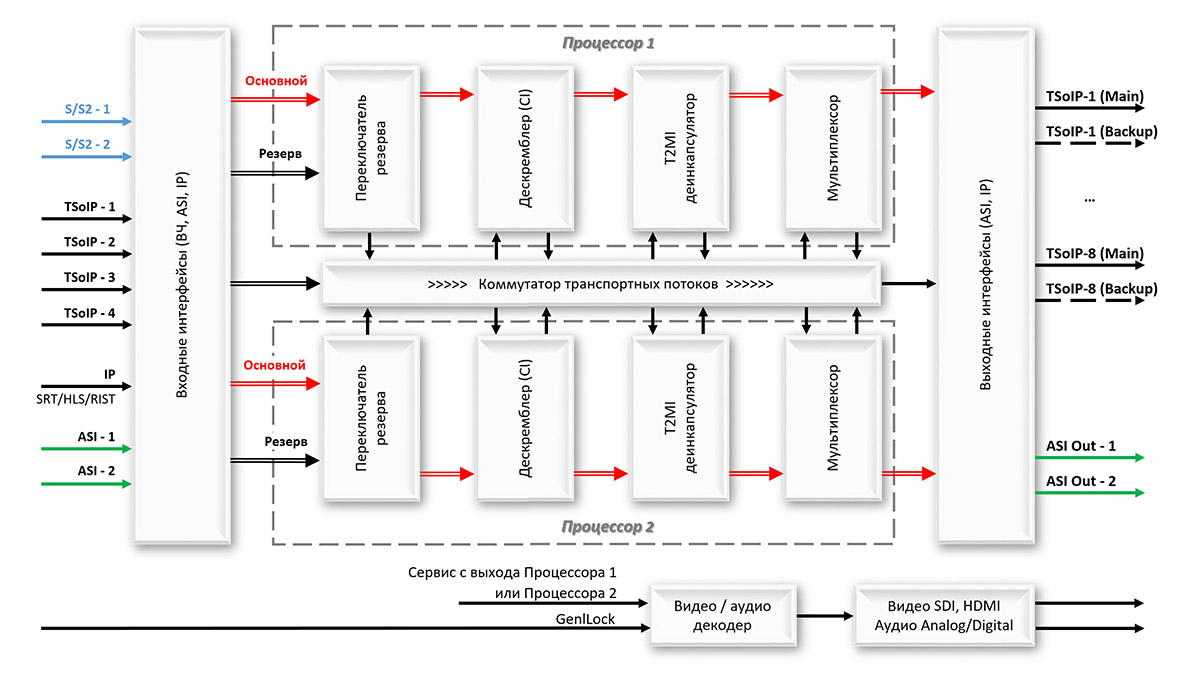

Структурная схема ФортФТ FFT 200 - Приемник-декодер SD/HD/UHD двухканальный

Приёмник ФортФТ FFT 200 имеет гибкую программно-определяемую архитектуру на базе самых современных компонентов, что позволяет ему выполнять одновременную многопотоковую обработку транспортных потоков и их гибкую внутреннюю коммутацию. Структурно приемник имеет:

  • модуль приема входных потоков из различных источников
  • два независимых процессора обработки данных
  • гибкий коммутатор транспортных потоков
  • модуль формирования выходных транспортных потоков

Модуль обработки входных сигналов позволяет одновременно принимать множество транспортных потоков из различных источников через различные входные интересы для формирования потоков для последующей обработки:

  • 2х ASI входа
  • 4х TSoverIP входа данных (через 2х GbE RJ45 порта)
  • 1 вход с поддержкой Internet протоколов (HLS, SRT, Zixi, RTMP*) (через один из 2х GbE RJ45 портов)
  • высокочастотный демодулятор с поддержкой DVB-S2X/S2/S/T2/T/C, с 2мя входами

Сформированные транспортные потоки далее подаются:

  • по два потока на каждый Процессор обработки данных
  • на внутренний коммутатор

Каждый из независимых процессоров обработки данных имеет многокомпонентную архитектуру, где каждый компонент активируется лицензионно и включает в себя:

  • входной переключатель резерва (опция)
  • дескремблер
  • T2MI деинкапсулятор (опция)
  • мультиплексор (опция).

Входные переключатели резерва позволяют принимать до 2х потоков от различных входов и анализировать, при необходимости, эти потоки на их целостность и наличие. Для переключения на резерв и возврата используются различные критерии - от ручного переключения до автоматического перехода на основной источник. В качестве основного и резервного входных интерфейсов для каждого из каналов может быть выбран любой из доступных входов приёмника. Каждый из входов может быть подключен только к одному из переключателей резерва.

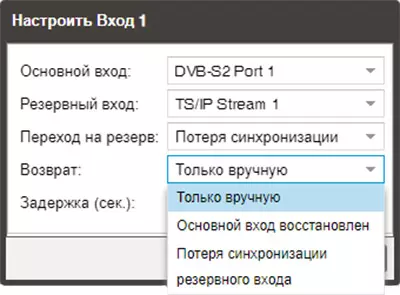

FortFT FFT200 - Конфигурирование переключателя резерва - Приемник-декодер SD/HD/UHD двухканальный

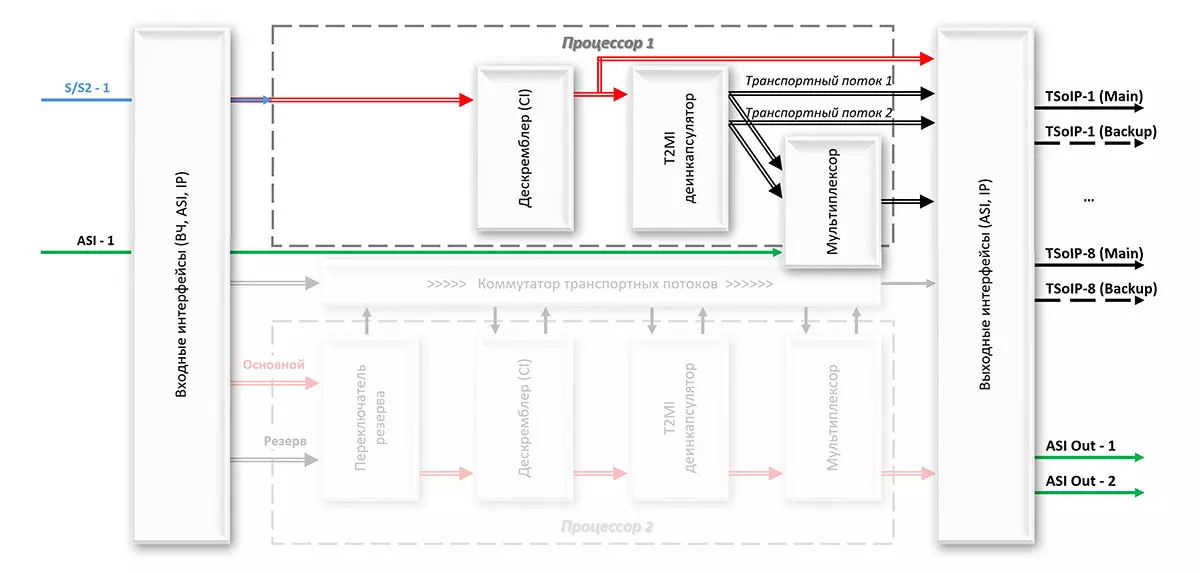

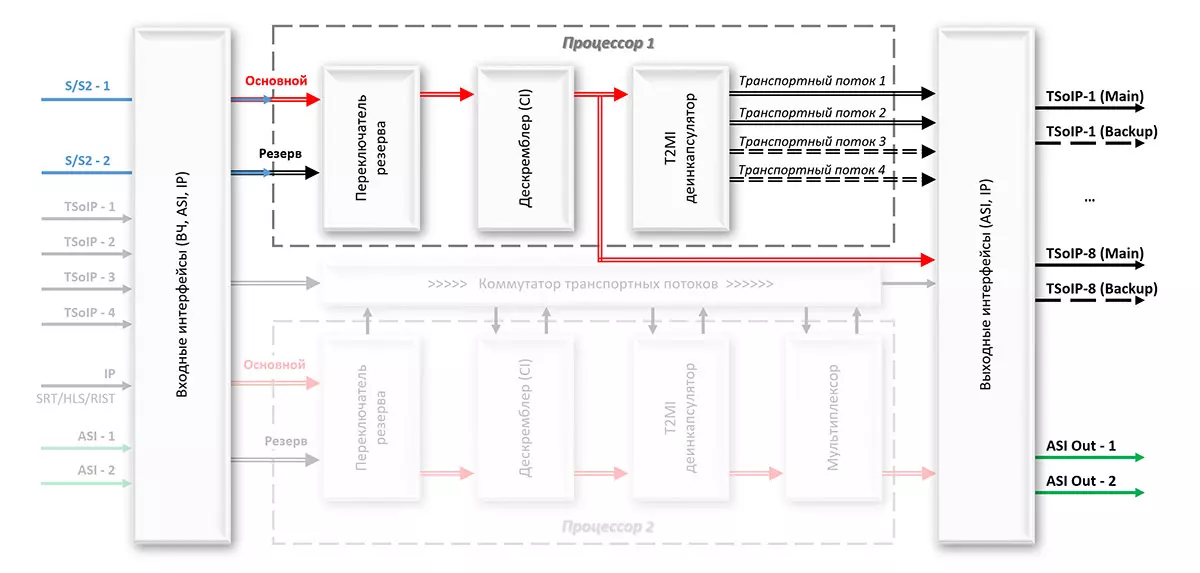

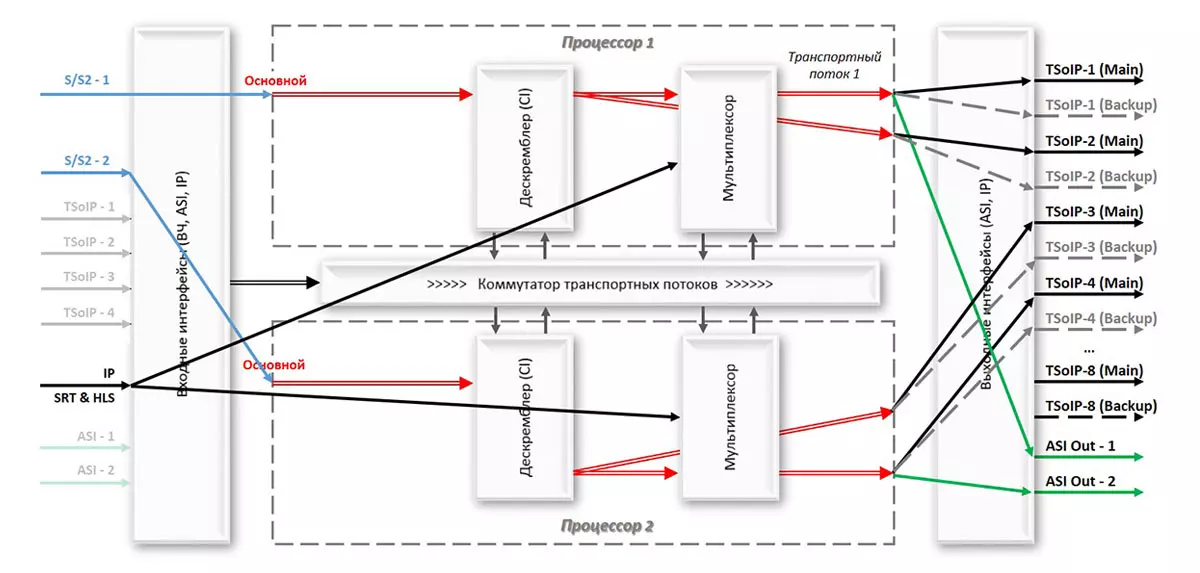

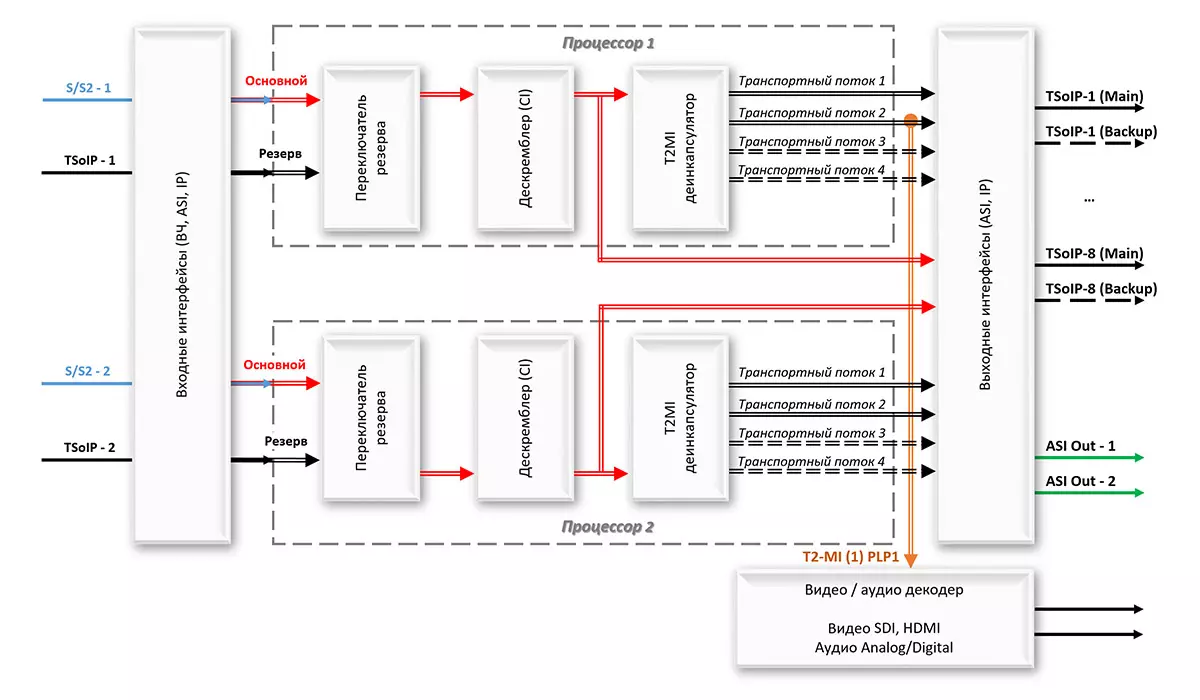

Таким образом, с помощью приемника ФортФТ FFT 200 могут быть реализованы следующие схемы приема:

  • приём потока по одному из DVB-S/S2 входов с резервированием по другому DVB-S/S2 входу;
  • приём одновременно двух потоков DVB-S/S2 без резервирования или с резервированием по IP;
  • приём одновременно двух потоков по IP как с резервированием по DVB-S/S2 или IP, так и без резервирования.
  • приём одного потока по S/S2 (с резервированием или без) с одновременным приёмом другого потока по IP (с резервированием или без)



Каждый из принятых потоков, при необходимости, может быть дескремблирован и деинкапсулирован (T2-MI -> PLP). Дескремблирование производится с использованием двух САМ модулей (один модуль для каждого из процессоров). САМ-модули - NEOTION, SMIT, ASTON и др., поддерживаемые CAS - CONAX, IRDETO, Novel-SuperTV, CTI, ГоСТ-Крипт и др.

Деинкапсулятор каждого из процессоров поддерживает выделение до четырех PLP из входного T2-MI потока. Далее каждый из выделенных транспортных потоков может быть подан на мультиплексор, декодер или на свой независимый выход ASI (2 выхода) или IP (8 выходов).

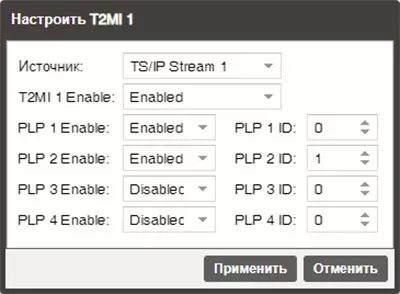

FortFT FFT200 - Настройка деинкапсуляции T2MI - Приемник-декодер SD/HD/UHD двухканальный

Мультиплексор позволяет формировать выходной транспортный поток на основе сервисов, принимаемых со всех входов приемника, с выходов переключателя резерва, с выхода дескремблера и выхода деинкапсулятора. Причем источником входного сигнала мультиплексора могут служить не только компоненты «своего» процессора, но потоки с другого процессора обработки данных.

Выходной модуль может принимать транспортные потоки от любого из мультиплексоров и коммутатора и формирует выходные транспортное потоки по одному из портов:

  • два независимых потока через два ASI порта
  • восемь независимых выходных TSoIP потоков (multicast/unicast) через 2х GbE RJ45 порта с поддержкой резервирования (стриминг идентичных потоков на оба выходных IP порта)

Кроме того, приемник содержит одноканальный видео/аудио декодер на который может быть подан сервис с любого внутреннего модуля (в зависимости от активированных опций).  Декодер позволяет производить обработку MPEG-2/H.264/H.265/HEVC/AVS+/AVS2 UHD/HD/SD видео и всех основных форматов аудио. По умолчанию поддерживается две стереопары на видео сервис. При необходимости декодер может быть отключен.

Отличительной особенностью декодера является возможность декодирования либо видеосервиса с двумя стереофоническими аудиодорожками, либо двух независимых стереофонических радиосервисов.

Управление приемником осуществляется как с помощью передней панели, так и с помощью Web-интерфейса.

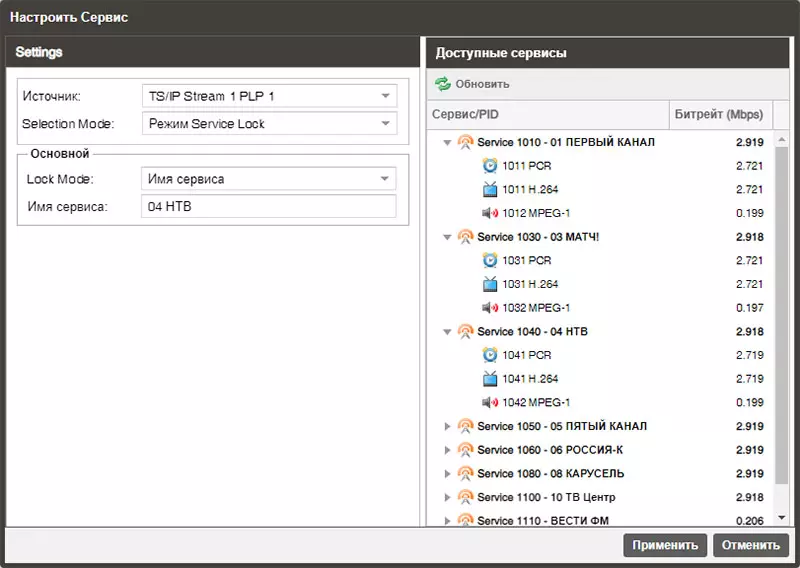

FortFT FFT200 - Настройка декодера - Приемник-декодер SD/HD/UHD двухканальныйFortFT FFT200 - Настройка мультиплексора - Приемник-декодер SD/HD/UHD двухканальный

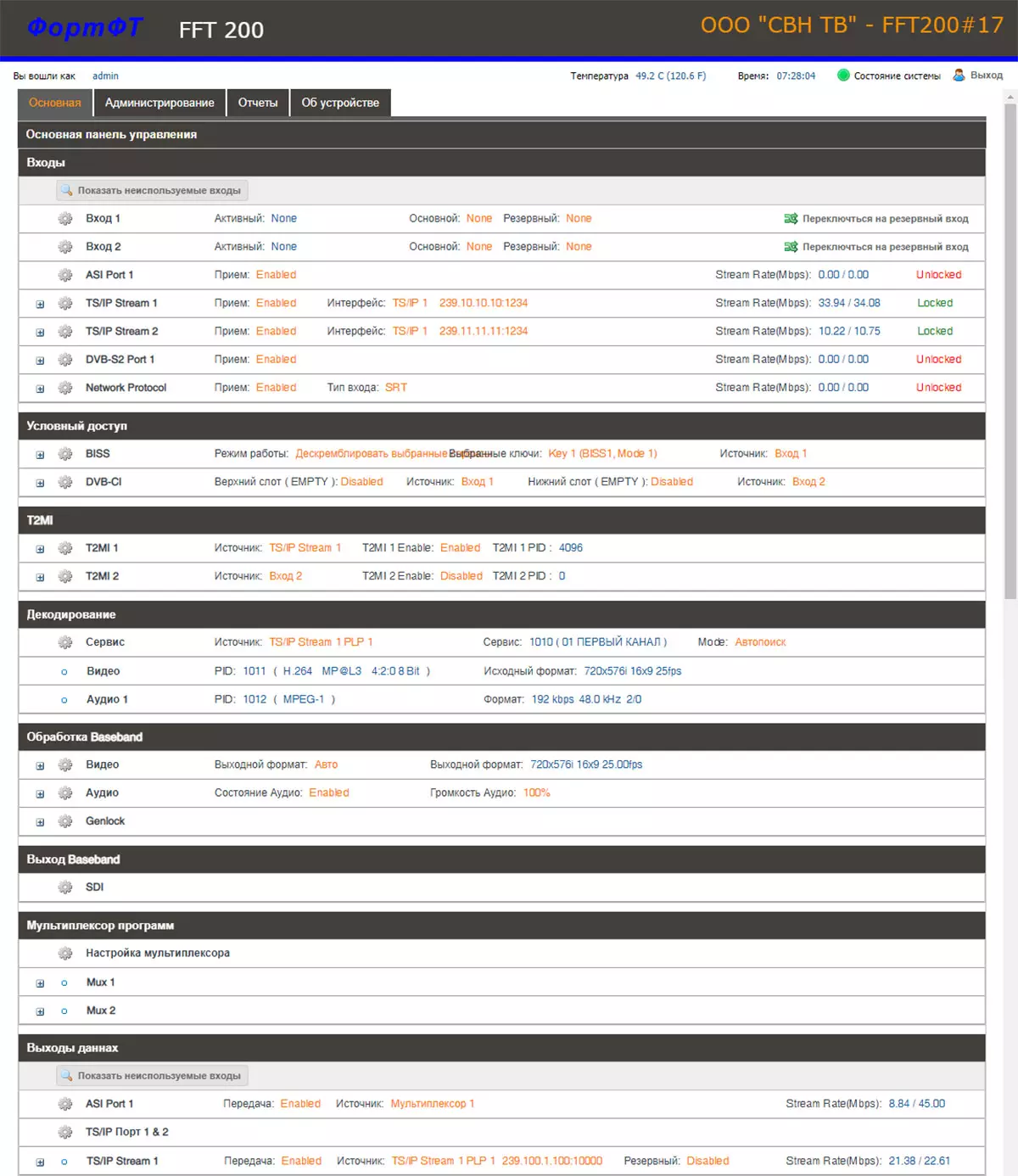

FortFT FFT200 - Общий вид графического интерфейса управления - Приемник-декодер SD/HD/UHD двухканальный
